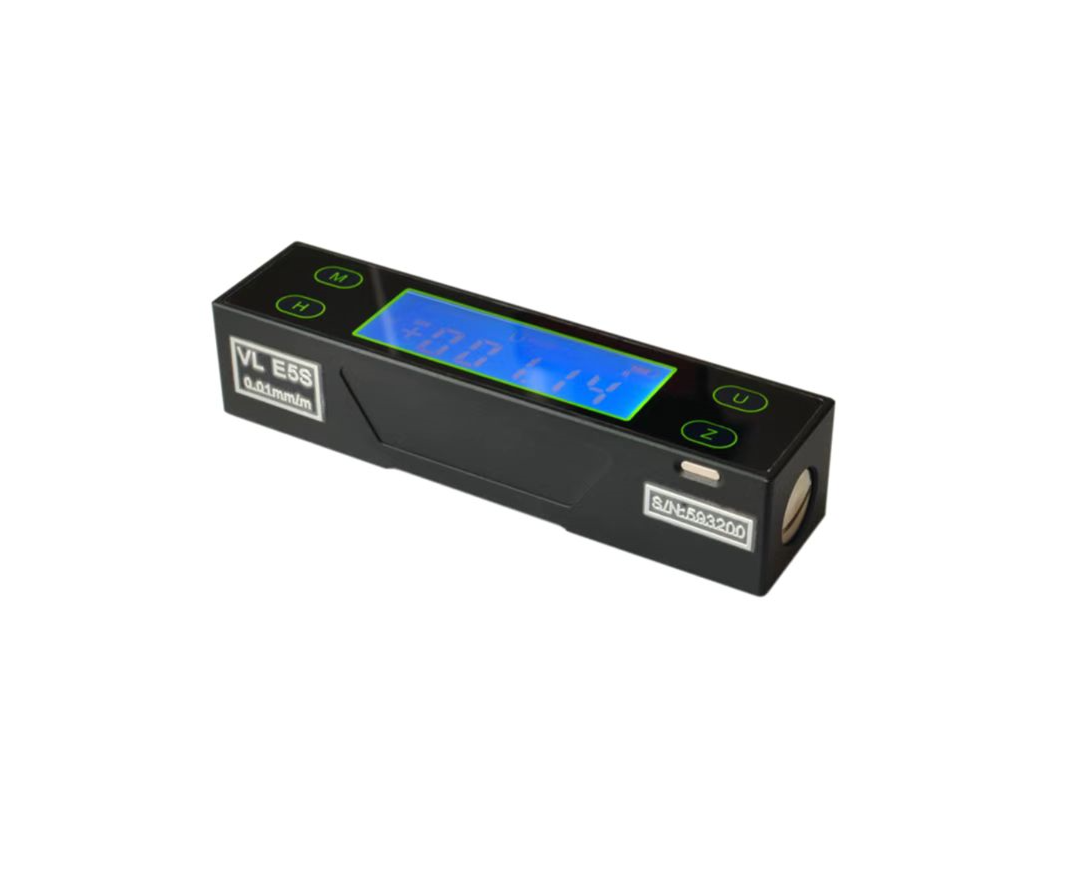

VL E5S 高精密电子水平仪

VL E5S是一款高精度电子水平仪，精度达0.01mm/m，小巧的体积可用于狭小空间的测量，并便于携带。

基于产品的高可靠性，VL E5S提供3年的免费保修，我们可以为客户提供国家权威计量中心的计量检测报告。

产品特征

◇  测量精度高达0.01mm/m                                           ◇  不锈钢一体外壳，小巧易携：150×36×33（mm）

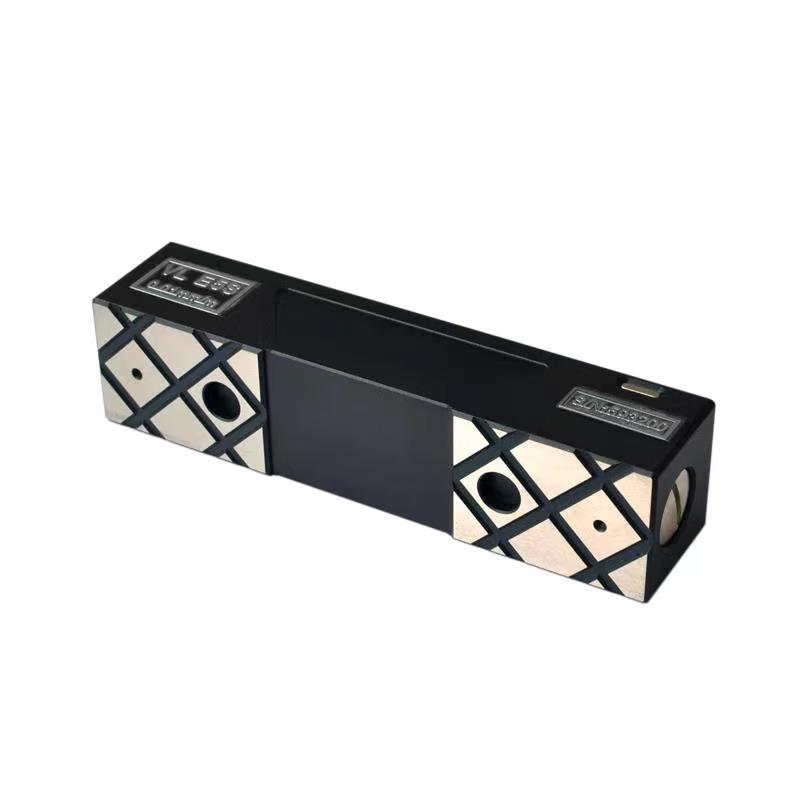

◇  精密研磨的抗应力工作面，平面及V形双工作面           ◇   4种国际单位：度、度分秒、mm/m、in/ft

◇  大屏幕LCD显示                                                         ◇  最快5秒即可校（检查）绝对零位

◇  优秀的长期稳定性                                                     ◇   纵向倾斜补偿（更适合测量辊状结构）

◇  快速读数稳定时间（3s）                                           ◇  移动监测功能

◇  无线传输和USB通讯接口                                           ◇  内置大容量锂离子充电电池

◇  三年保修

技术参数

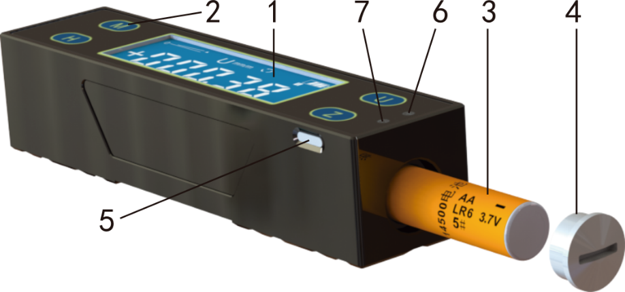

结构和尺寸

1      液晶显示屏        2      触摸感应按键

3      AA锂电池          4      电池闷塞

5      仪器开关键        6      充电指示灯

7      电池状态指示灯

注：仪器未显示出的一端设有USB接口，负责通讯及充电功能

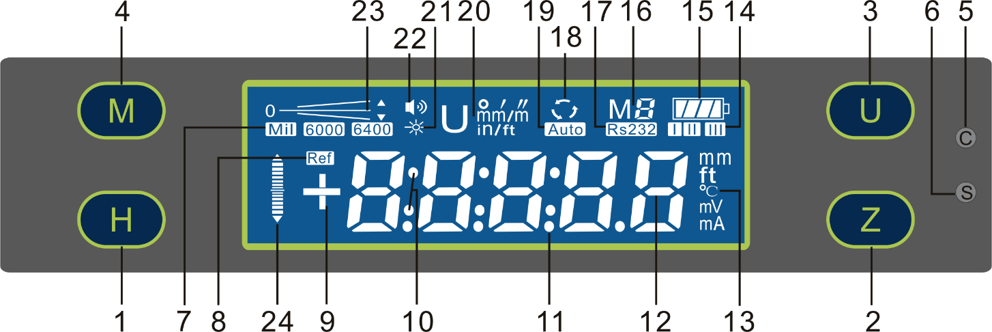

功能和显示

1. 屏幕保持键    2. 仪器校准键    3. 单位切换键    4. 工作模式切换键     5. 充电指示灯    6. 电池状态指示灯    7. 密位显示灯（备用）   8. 相对零位测量标志    9. 显示数据符号    10.单位时显示隔号  (度分秒)     11. 小数点(显示或隐藏)     12. 数值显示    13. 备用单位(5种)    14. 工作模式指示    15. 电池电量指示    16. 备用功能    17. 通讯接口/无线功能标志    18. 旋转仪器标志    19. 自动校准执行标志 (备用)    20. 主单位标志(°、°：′：″、mm/m、in/ft、计数和坡度tan)    21. 环境光过强指示(备用)    22. 语音提示标志(备用 )    23. 左右高低指示    24. 纵向倾斜状态指示 (每格1′)

操作和测量

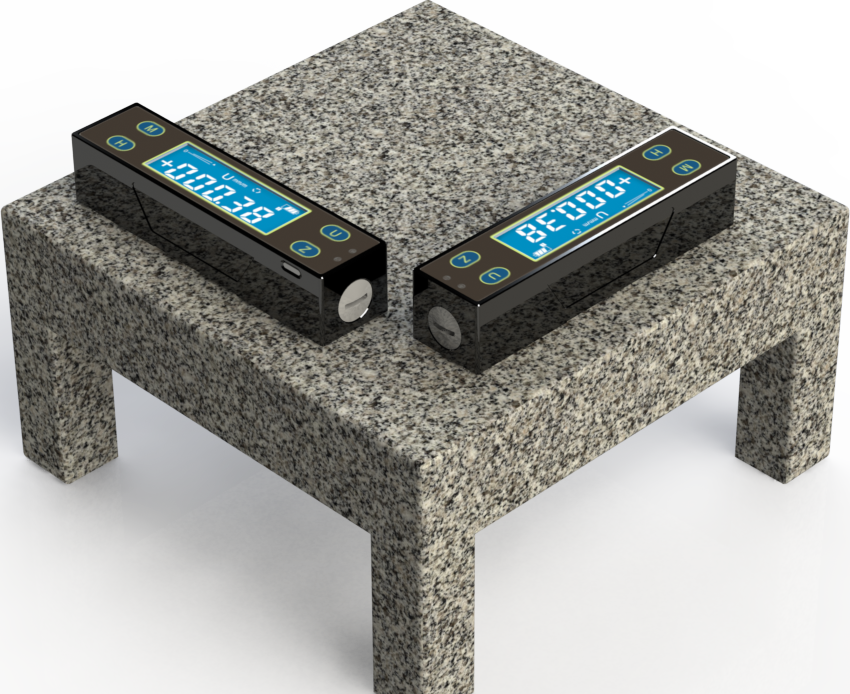

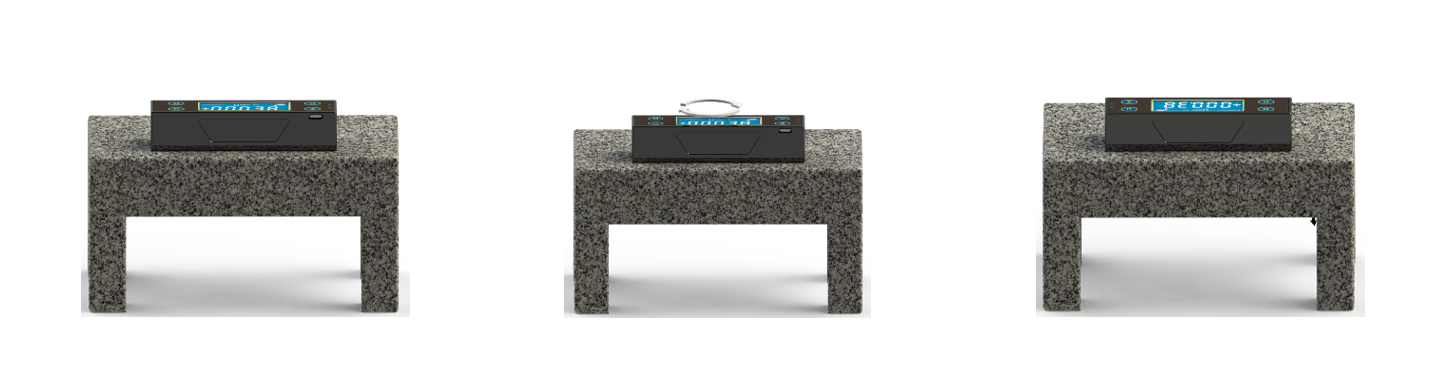

1  零位检验

开机后将仪器放在稳定并且接近水平的平台上，读数稳定后记下屏幕读数d1；将仪器旋转180放置到相同的位置上，待读数稳定后再记下屏幕读数d2，若d1与d2的数值相同，符号相反，则仪器零位准确，否则请执行绝对零位校正。

2  绝对零位校正

将仪器放在稳定并且接近水平的平台上，读数稳定后按动一次“Z”键，屏幕状态区出现     标志后，将仪器旋转180度后放置到相同的位置上，待读数稳定后再按一次“Z”键，待屏幕状态区的      标志消失，完成绝对零位校正。注：该校准步骤可在测量过程中任意时候执行。

3  相对零位校正

开机后放在作为基准的平面上，读数稳定后按动一次“Z”键，待屏幕状态区出现      标志再按动一次“Z”键，待屏幕状态区的      标志消失后，完成相对零位校正。屏幕状态区会显示标志。

注：操作过程中不能移动仪器。

4  水平度调节

将仪器放在被测工件上，调整工件至仪器在图3中两个方向上的读数均为0，则工作面被调整到水平位置。

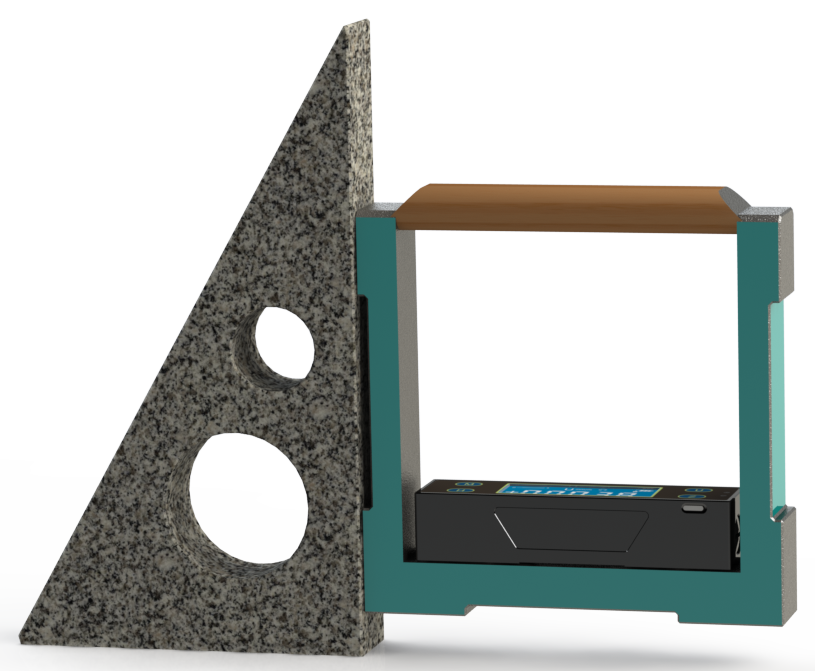

5  垂直度调节

如图4将仪器放在直角测量治具内,用治具的侧面紧贴在被调整的平面上，仪器的读数即是被测平面的垂直度误差。

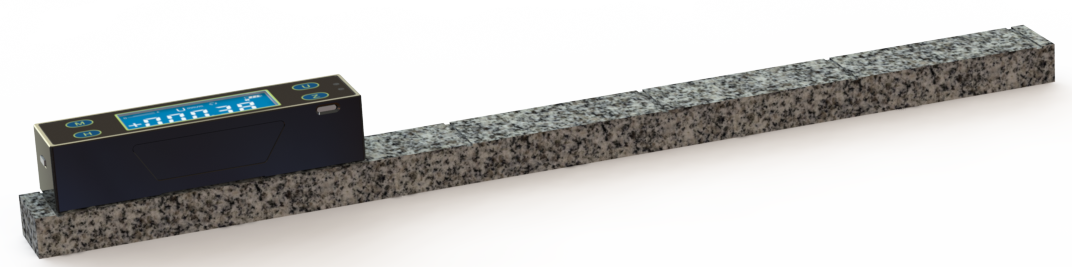

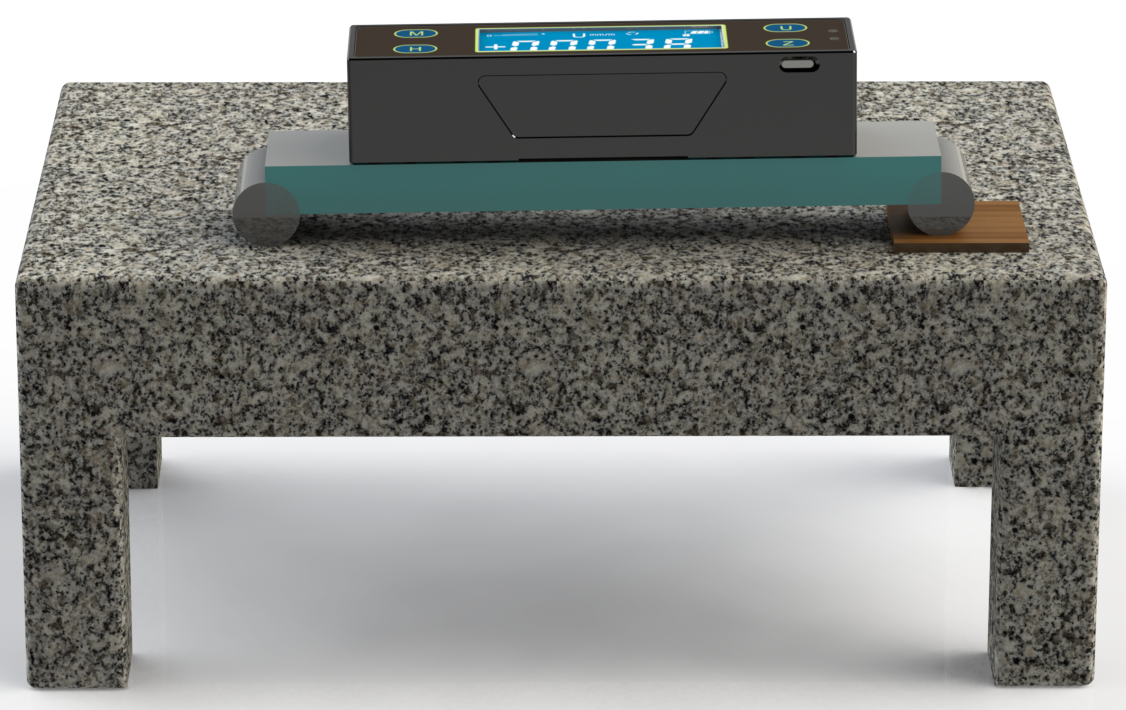

6  直线度测量

直线度般采用“节距法”(利用桥板对被测截面实际线进行分段)。直线度误差的数据处理方法有图解法、旋转法、计算法。

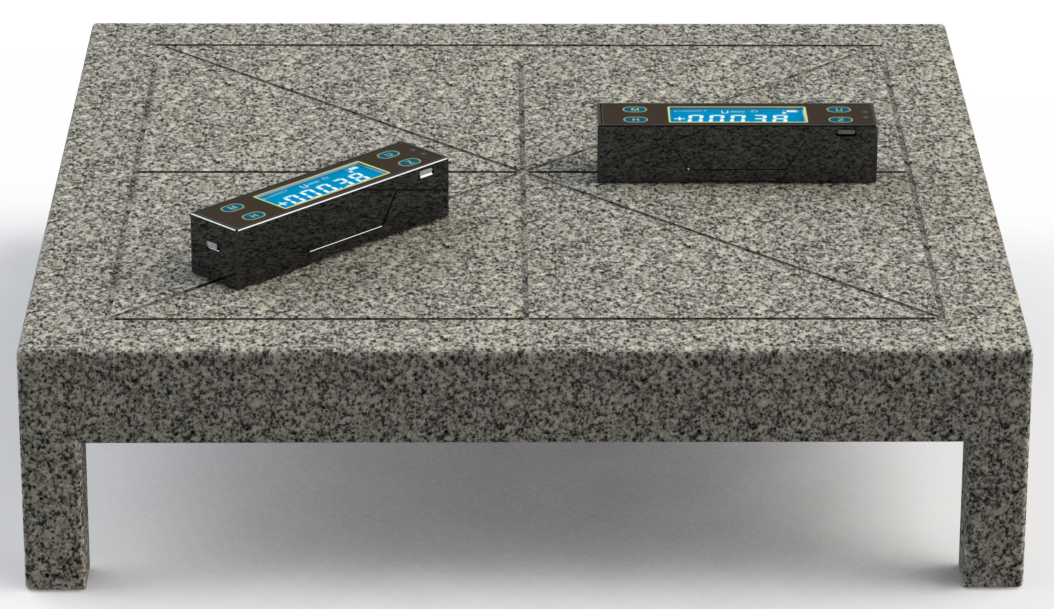

7  平面度测量

 先按被检工作面选定合适的桥板跨距，仪器放在桥板上，依次将桥板沿直线从工作面一端移动至另一端，测得每个位置的读数。每次移动桥板要遵循首尾衔接的原则。根据评定原则行数据处理可求得被检工作面的平面度。平面度数据处理的繁简程度及其所得误差值的准确度，与测量时的布线、布点方式及误差有关。国标给出了两种布线、布点方式，即米字型、网格型。国家计量检规程推荐米字型布点(如图)。

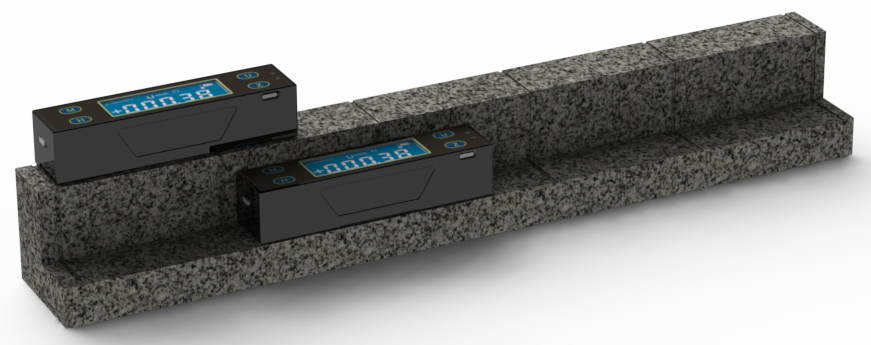

8  平行度测量

平行度误差一般按最小条件用定向最小区域包容被测实际要素与基准要素平行。 例如对于狭长且成阶梯的平面间平行度误差的测量，可仪器分别对实际基准表面和被测表面进行分段连续测量，即可得其平行度误差。

9  厚度/高度测量

本仪器可进行厚度/高度测量，如图8，则厚度/高度  h = L*sin(α)。 当仪器的显示单位为mm/m时，用仪器的读数乘以长度L即可。

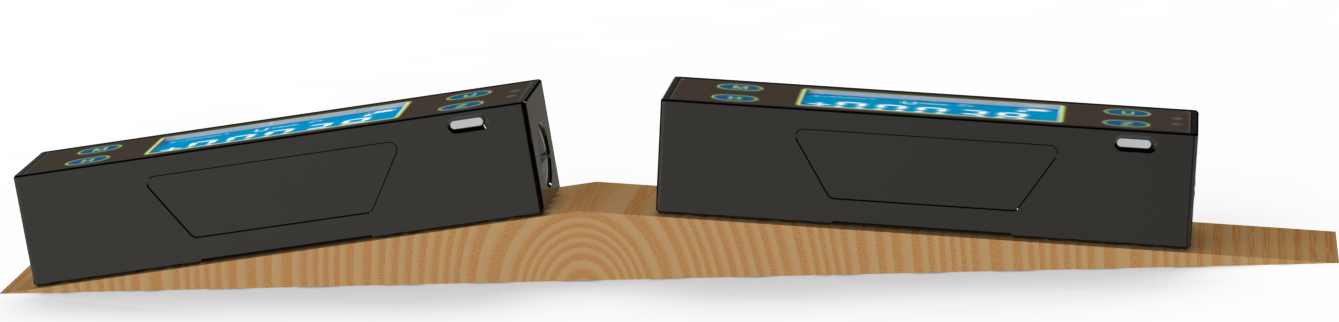

10  坡度测量

当仪器被用来进行坡度测量时，只需要将仪器放在斜坡上，待读数稳定后仪器的读数即是斜坡倾斜的坡度(如图)。

与电脑联机通讯

USB链接到电脑，用于数据的采集，记录和处理。

无线链接到电脑，用于数据的采集，记录和处理。

专用的电脑软件，显示、处理测量数据。

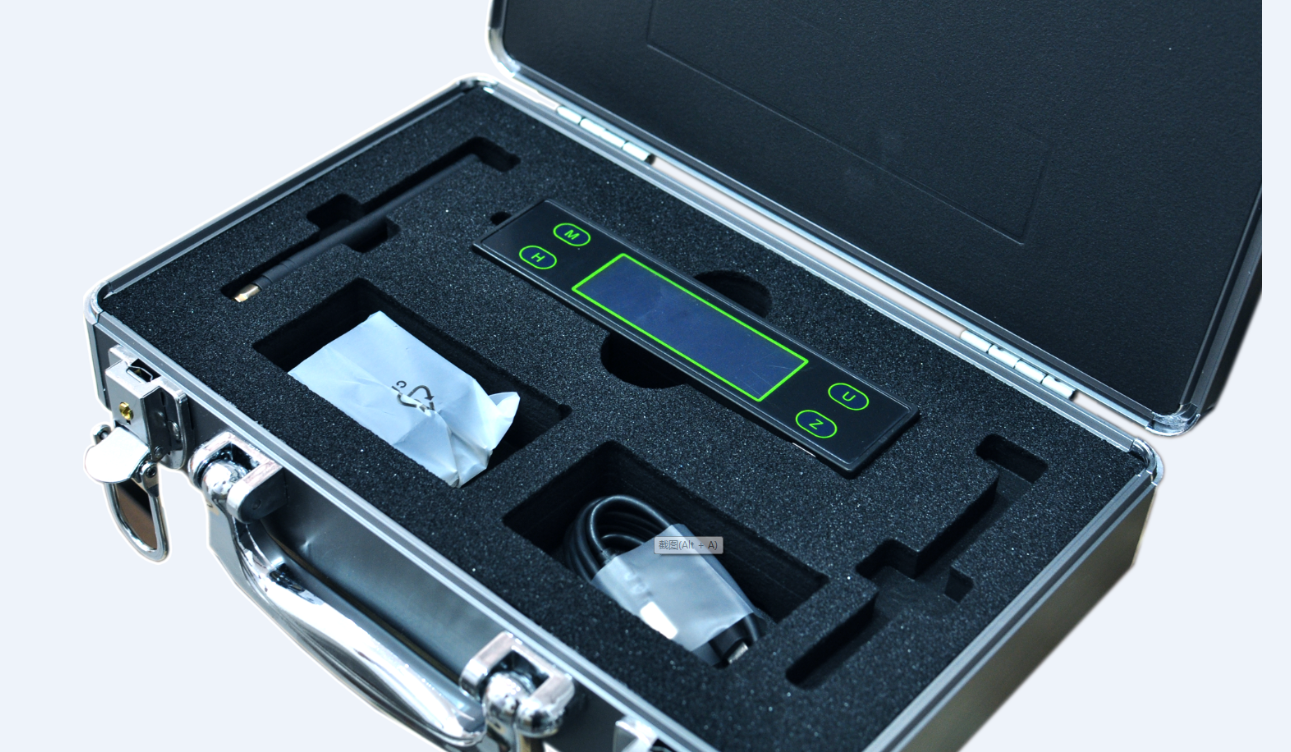

配套和包装箱

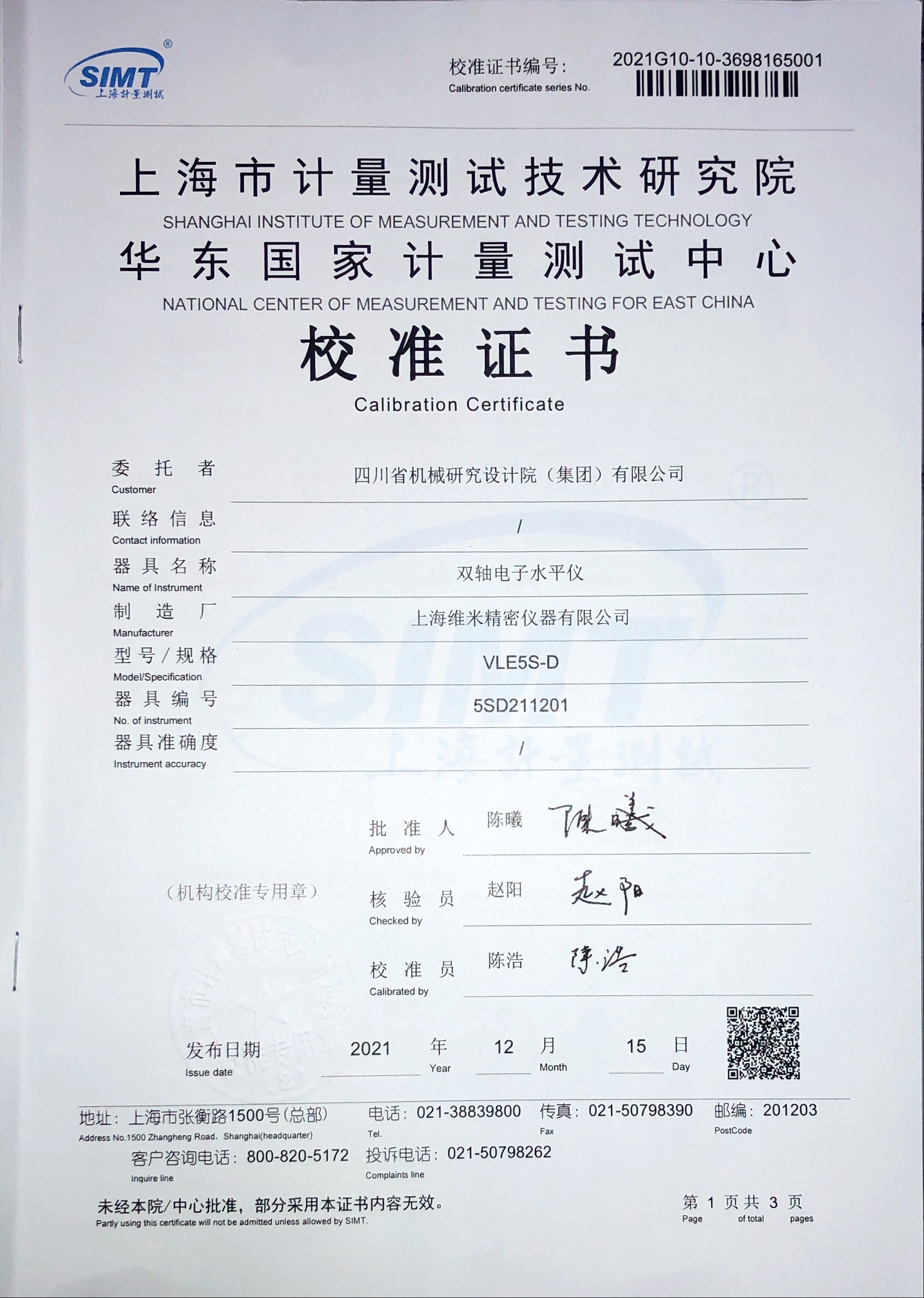

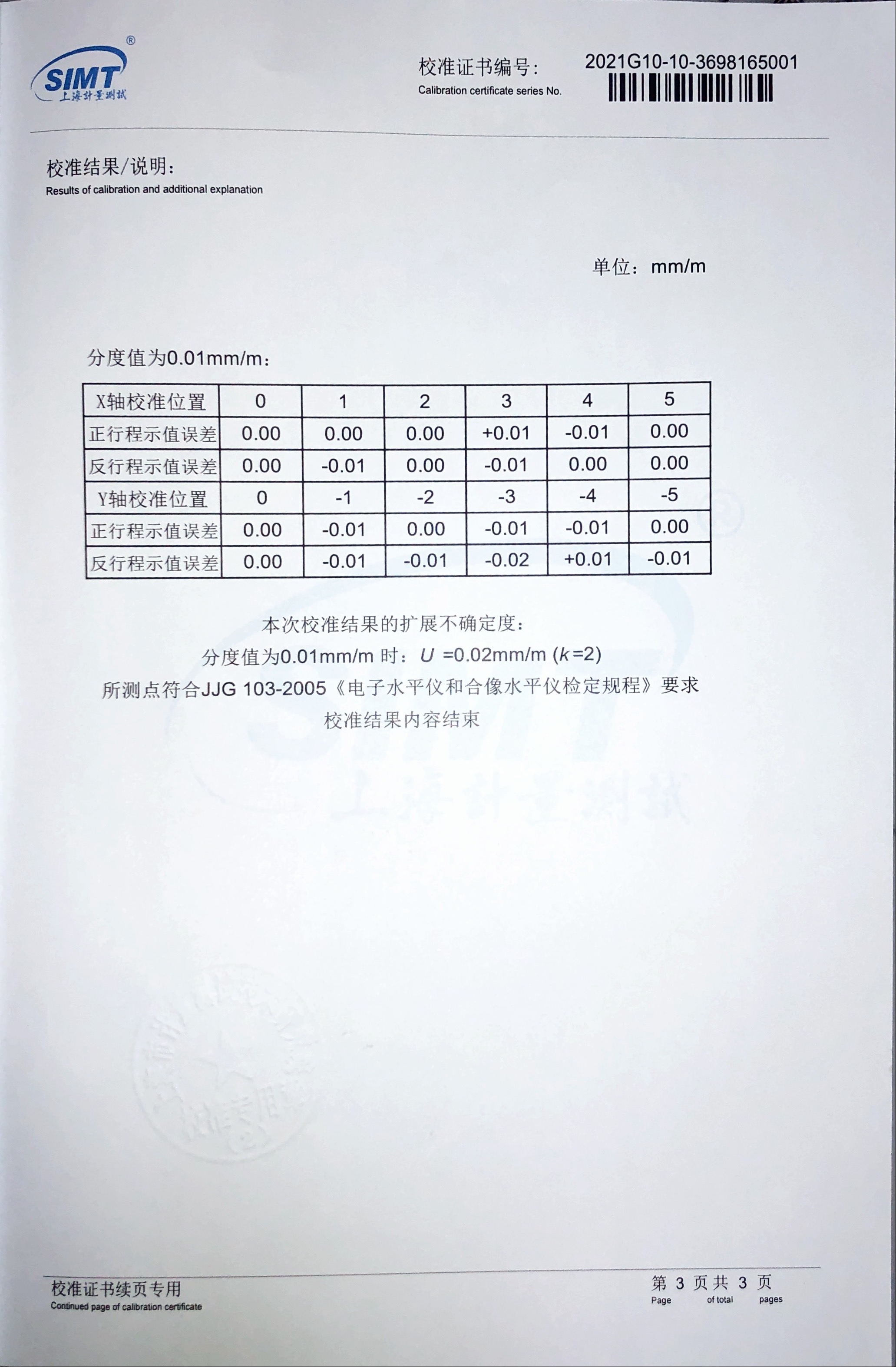

计量校准证书
