产品特征
◇ 高性能,高可靠性,高兼容性
◇ 采用自主研发全自动温度及线性修正系统批量生产
◇ 全温段温度补偿,典型值0.002°/℃的极低零点温漂
◇ ±45°范围精密修正,典型误差0.1°
◇ 内置2*3A继电器常开/常闭输出,备用RS232-TTL电平
设置/输出接口
◇ 9~30VDC宽电压供电,内置过压过流保护
◇ 安装模式及报警模式用户可在线设置
◇ 非常高的性价比
应用
★ 工程机械 ★ 电动吊篮 ★ 平台调节 ★ 医疗设备 ★ 智能监测 ★ 安全控制 ★ 高空平台
性能参数
参数名称 | 小值 | 典型值 | 大值 | 单位 | 备注 |
测量轴向 | X(单轴) or X&Y(双轴) | ||||
测量范围 | ±1 | ±15 | ±80 | ° | ±45°范围内线性校准 |
测量精度 | ±0.1 | ±0.2 | ° | ||
重复精度 | ±0.05 | ° | 水平位置附近 | ||
分辨率 | 0.01 | ° | |||
零点偏置 | ±0.1 | ±0.3 | ° | ||
非线性 | 0.2 | 0.4 | %FS | ||
零点温漂 | 0.003 | 0.005 | °/℃ | 全温段温度补偿 | |
灵敏度误差 | 0.3 | 0.6 | %FS | 仅模拟输出有效 | |
数据更新率 | 0.5 | 5 | 100 | Hz | |
响应时间 | 0.3 | s | 由于倾角传感器的特殊性,数据更新率不等于带宽。 | ||
重量 | 约270g |
电气及环境参数
参数名称 | 小值 | 典型值 | 大值 | 单位 | 备注 |
供电电压 | 9 | 12 | 30 | VDC | 内置30VDC过压保护 |
消耗电流 | 12 | 15 | 18 | mA | 空载电流 |
工作温度 | -40~85℃ | ||||
储存温度 | -55~105℃ | ||||
防护等级 | IP67(可提供IP68及以上封装) | ||||
振动 | 500g, 0.15msec, 1/2 sine | ||||
冲击 | 1000g@11ms | X、Y、Z每轴向各3次 |
结构及安装尺寸图
接线定义图
线色 | 功能 |
V+ | 电源正 |
V- | 电源负 |
COM | 内部继电器公共端 |
NO1 | 1#(X轴)继电器常开输出 |
NC1 | 1#(X轴)继电器常闭输出 |
NO2 | 2#(Y轴)继电器常开输出 |
NC2 | 2#(Y轴)继电器常闭输出 |
ZERO | 与V-脚短接1秒后松开,倾角开关当前位置作为零点。 |
注: 在通电状态下,ZERO脚与V-脚短接3秒后断开,传感器将当前位置作为0点并保存起来。
电气框图 报警动作示意图
* 设报警点Ap,复位点Rp,假设传感器从水平位置(0位)开始,当角度逐渐增大,大于Ap时,继电器动作;角度逐渐减小到小于Rp时,继电器复位。
联机通讯
ASCII码通讯协议(适用于RS232 or RS485)
1.串口参数:115200(默认),n,8,1。
2.数据格式:(双轴) X:+12.35;Y:-03.94
“X:”后面跟的是X轴角度,”Y:”后面跟的是Y轴角度,若为全方位输出,则为“A:”,数据固定长度。其中,
“
3. 传感器设置命令:
序号 | 命令内容 | 功能 |
1 | $za | 将传感器当前位置作为零点,设置成功后传感器输出为0 |
2 | $br=1 | 将波特率设置为9600,0—4800,1—9600,2—19200,3—38400,4—57600, 5—115200,6—230400,7—460800,8--921600 |
3 | $oc=0 | 传感器停止串口输出,0—停止输出,1—连续输出 |
4 | $up=1 | 设置串口输出频率为10Hz,0—5Hz, 1—10Hz,2—15Hz,3—20Hz, 4—25Hz,5—33Hz,6—50Hz |
注:所有设置命令设置成功后传感器返回“Set OK!
十六进制通讯协议
1. 串口参数:115200(默认),n,8,1。
2. 数据格式:十六进制,如下表
字节 | D0 D1 | D2 | D3 | D4 | D5 D6 | D7 D8 | D9 D10 | D11 |
内容 | A5 5A | 0C | 00 | yz | 021C | FE65 | 0129 | XX |
说明 | 帧头 | 帧长 | 命令字 | 控制字 | X轴数据 | Y轴数据 | 温度数据 | CKM |
帧头 ——固定为A5 5A。
帧长 ——根据本帧数据包含的内容改变,单轴该字节为0x08,双轴为0x0A;三轴为0x0C。
命令字——固定内容,本传感器中为00。
控制字——yz,y表示传感器序列,z表示分辨率(小数位数),本传感器中为12。
帧长 ——本帧字节个数(包含帧头和帧尾),单轴该字节为0x08,双轴为0x0a;三轴为0x0c。
X轴数据 —有符号的短整形数,MSB在前,数据范围-32000~+32000;Y轴和温度数据类型与此相同。
CKM ——本帧数据除CKM自身外所有字节的累加和之低8位(D0+D1+D2+…+D10)。
数据解算举例:0xa5 0x5a 0x0c 0x00 0x12 0xf3 0x14 0x01 0x87 0x01 0x09 0xb6
从上述数据可以看出,传感器系列属于1,角度分辨率为0.01,温度分辨率恒定为0.1,解算过程:
因X轴数据大于0x7fff,所以X轴数据为负值,故X轴角度=(0xffff – 0xf314 + 1)* 0.01= -33.08
Y轴角度=0x0187 * 0.01 = 3.91 温度= 0x0109 * 0.1 = 26.5
MODBUS-RTU通讯协议
1.串口参数:9600(默认),n,8,1。 2.数据寄存器地址如下表(传感器ID默认为01,可设置的最大ID为32,上位机命令的起始寄存器地址与数据个数不能大于3,否则返回地址超限错误 01 83 02 C0 F1):
寄存器地址 | 00 | 01 | 02 |
内容 | X轴角度 | Y轴角度 | 温度 |
1.读传感器寄存器01和02命令: 01 03 00 01 00 02 95 cb 本例是从1号寄存器开始,读取2个寄存器 。 2.将指定寄存器清零: 01 06 00 01 00 00 d8 0a 将寄存器1清零,成功返回本指令数据,否则超时。 3.更改ID号: 01 1f 00 5a 00 05 74 18 将ID号更改为05, 成功返回本指令数据,否则超时。 4.修改波特率: 01 20 00 5a 00 04 a1 dd 将波特率修改为57600(见ASCII码协议中波特率对应关系),成功返回本指令数据,否则超时。 5.设置更新率: 01 1e 00 5a 00 05 49 d8 将传感器更新率设置为100/05=20Hz。
MODBUS通讯注意事项
a、 不要经常修改传感器的ID号,若修改了ID号,请做好记录,以免忘记ID造成无法调试。
b、 不要经常修改波特率,若修改了波特率,请做好记录,以免忘记波特率造成无法调试。
c、 MODBUS校验要求低字节在前,高字节在后,无论修改了CRC前的任何一个字节,都需要重新计算CRC值。
调试软件使用方法
USB配置线驱动安装方法:
1、解压缩文件“Tilt Switch A1设置软件及驱动.rar”。
2、在刚才解压缩出来的文件夹内找到“CH340驱动(USB串口驱动)_XP_WIN7共用”文件夹并打开。

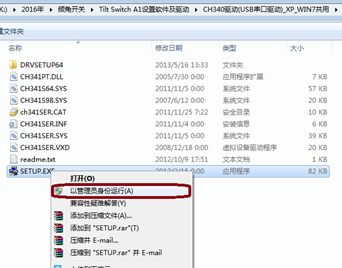

3、找到“SETUP.EXE”文件,鼠标右键点击该文件选择“以管理员身份运行(A)”,如下图:
4、在弹出的对话框鼠标左键点击“安装”,如下图:
5、等待几秒钟将安装成功,弹出如下界面,鼠标左键点击“确定”,并关闭“驱动安装(X64)”对话框。
6、将USB设置线插入电脑的USB口,系统自动会完成驱动的安装。
7、在电脑桌面上找到“计算机”,鼠标右键点击“计算机”,并选择“属性”,如下图:
8、在弹出的对话框内鼠标左键点击“设备管理器”,如下图:
9、在弹出的对话框内查看 “端口”的细节内容,找到“CH340”字样括号内的字母(本例为中“COM6”),如下图:
10、打开“Tilt Switch A1设置.exe”,将下图位置端口号选择成与步骤9中看到的括号内的内容一致, 并点击
“打开串口”,如果打开成功,左侧状态变为绿色,且内有“打开”字样,按钮文字变为“关闭串口”如下图:
11、点击3号方框位置选择与传感器对应的分辨率。X、Y后面的数据将随着倾角传感器的姿态变化而变化。如果没
有数据显示,则可能通讯不正常,请检查通讯线路是否有故障和驱动程序是否正确安装。
注:本调试软件仅支持本公司生产的十六进制格式输出协议。
